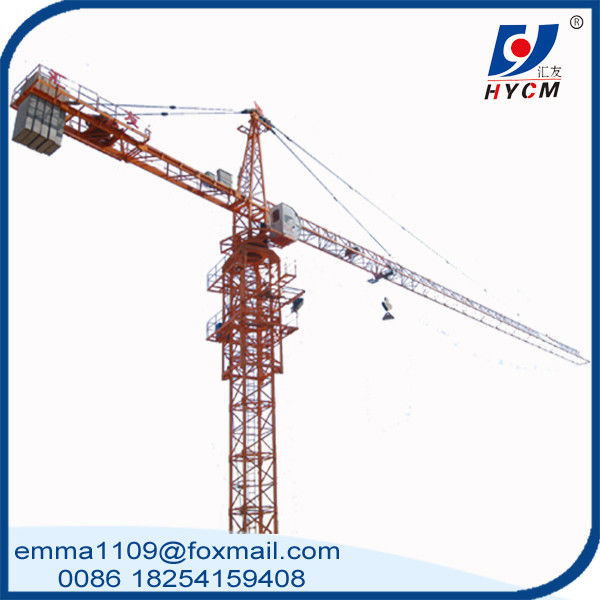

Μικρός Κρανός Πύργου TC3508 2.5T Max.Load 35m Jib Boom Μίνι Κρανός
Σύντομες διαμέτρους
1. Μοντέλο: QTZ25(TC3508) Τόπκιτ Κρανς Πύργου
2Τύπος: σταθερή και εξωτερική αναρρίχηση
3. μήκος πλέγματος: 35m
4. φορτίο κορυφής: 0,8 τόνους
5. μέγιστο φορτίο:2.5t
Τεχνικά χαρακτηριστικά
1) Προηγμένες τεχνικές προδιαγραφές:
Η ακτίνα είναι 35m, το στατικό ύψος είναι 25m, μπορεί να φτάσει μέχρι το μέγιστο ύψος 60m προσθέτοντας τμήματα μαστ και αγκυρώσεις / συσκευή δέσμης.
2) Αυτός ο μικρός γερανός πύργου / μίνι γερανός πύργου χρησιμοποιείται για την κατασκευή χαμηλότερων ορόφων κτιρίων, συνήθως 4-10 θέσεις.
3) Υιοθετεί ένα διεθνώς αναγνωρισμένο όμορφο σχήμα.
4) Υψηλή ταχύτητα εργασίας και εξαιρετική απόδοση ρύθμισης ταχύτητας.
5) Η καμπίνα / το χειρουργείο είναι ανεξάρτητα εγκατεστημένο εξωτερικά με καλή όραση και μεγάλο χώρο.
6) Εξοπλισμένα πλήρη συστήματα ασφαλείας ώστε να εξασφαλίζεται αξιόπιστη κατάσταση λειτουργίας του γερανού πύργου.
Προδιαγραφές
| Ονομαστική στιγμή ανύψωσης (KN.M) |
250 |
| Μέγιστο φορτίο ανύψωσης (t) |
2.5 |
| Φορτίο στην άκρη (t) |
0.8 |
| Μέγιστο ύψος ανύψωσης (m) |
80 |
| Ανεξάρτητο ύψος (m) |
25 |
| μήκος σχοινιού (m) |
200 |
| Διάρκεια (m) |
35 |
| Δραστηριακή περιοχή (m) |
3 έως 35 |
| Ταχύτητα περιστροφής (r/min) |
0.6/0.3 |
| Η πίεση του τροχοφόρου (m/min) |
30/20 |
| Ταχύτητα άντλησης (m/min) |
0.67 |
| Διάρκεια του πλέγματος (m) |
9 |
| Ηλεκτρική τροφοδοσία |
380V/50Hz ή σύμφωνα με τις απαιτήσεις του πελάτη |
| Δυναμικότητα (kw) |
11 |
| Ηλεκτρικό κουτί διακόπτη |
Σνάιντερ |
| Ταχύτητα ανύψωσης (m/min) |
30/15 46/23.5 |
| Κύριο υλικό (mm) |
125*10 /ατσάλι γωνίας /Q235B |
| Μέρος του πλοίου (m) |
1.5*1.5*2.2 |
|
Προαιρετικά μέρη
(εάν τα χρειάζεστε, παρακαλώ ενημερώστε με εκ των προτέρων)
|
1) Ανεμόμετρος
2) Κλιματισμός στην καμπίνα
3) Κουτί μπλοκ
4) Απομακρυσμένο έλεγχο
5) Έλεγχος VFD
|
Μερικά μέρη
1Οι εξωτερικοί ανεβαίνοντες γερανοί είναι στερεωμένοι στο έδαφος σε μια βάση από σκυρόδεμα.
2Η βάση στη συνέχεια συνδέεται με το κατάρτι που δίνει στο γερανό το ύψος του.
3Επιπλέον, το μάστρο συνδέεται με την μονάδα στροφής που επιτρέπει στη γερανό να περιστρέφεται.
4Στην κορυφή της μονάδας στροφής υπάρχουν τρία κύρια μέρη τα οποία είναι: το μακρύ οριζόντιο jib, το μικρότερο counter-jib και το κεφάλι του πύργου.
5Το μακρύ οριζόντιο πέλμα είναι το μέρος του γερανού που μεταφέρει το φορτίο.
6Το αντι-κρέβανο μεταφέρει ένα αντιβάρος, συνήθως από τσιμεντένια μπλοκ, ενώ το jib αναστέλλει το φορτίο προς και από το κέντρο του γερανού.
7Ο χειριστής του γερανού είτε κάθεται σε μια καμπίνα στην κορυφή του πύργου είτε ελέγχει τον γερανό με τηλεχειρισμό από το έδαφος.Στην πρώτη περίπτωση η καμπίνα του χειριστή βρίσκεται συνήθως στην κορυφή του πύργου που είναι συνδεδεμένο με το γύρισμα, αλλά μπορεί να τοποθετηθεί στο τζιν, ή εν μέρει κάτω από τον πύργο.
8Ο ανυψωτικός γάντζος λειτουργεί από τον χειριστή του γερανού χρησιμοποιώντας ηλεκτρικούς κινητήρες για να χειρίζεται καλώδια συρματόπλεγματος μέσω ενός συστήματος δέσμων.
9Ο γάντζος βρίσκεται στο μακρύ οριζόντιο βραχίονα για την ανύψωση του φορτίου που περιέχει επίσης τον κινητήρα του.
