Επισημαίνω:
Εφαρμογή: |
Κτίρια και έργα |
Τύπος: |
Εγκαταστάθηκε με κεφαλίδα πύργου |
Μαξ. Φορτίο: |
6 τ |
Μήκος φλόκων: |
55 μ |
Τύπος. Φορτίο.: |
1.0 Τ |
Παροχή ηλεκτρικού ρεύματος: |
380V/50Hz ή σύμφωνα με τις απαιτήσεις του πελάτη |
Μέρος του πλοίου: |
1.6*1,6*2,5m (τύπος μπλοκ) |
Κεντρική χορδή: |
135*10mm (ειδής σωλήνας) |
6 τόνων Topless Tower Crane Top Slewing PT5510 Αίτημα για αγοραστές
Τεχνικές παραμέτρουςτου PT5510 Tower Crane
1) Ονομαστική ροπή ανύψωσης: 630 KN.m
2) Δραστηριακή απόσταση: 3-55 m
3) Μέγιστη ανυψωτική ικανότητα: 6 τόνους
4) Ανεξάρτητο όρθιο ύψος: 40 m
5) Σύνδεσμος με πρότυπο ύψος: 150 m
6) Ταχύτητα ανύψωσης: 80/40/8.5 40/20/4.25 m/min
7) Ταχύτητα στροφής: 0,6 στροφές/δευτερόλεπτο
Προδιαγραφή του γερανού πύργου PT5510
| Ονομαστική ροπή ανύψωσης (kN.m) |
630 |
| Υψόμετρο ανύψωσης (m) |
Έπεσε το σκοινί. |
Ανεξάρτητος στάσιμος γερανό |
Αγκυροβολημένος γερανό |
| α=2 |
40 |
150 |
| α=4 |
40 |
150 |
| Δραστηριακή ακτίνα (m) |
Μέγιστη ακτίνα λειτουργίας |
55 |
| Ελάχιστη ακτίνα λειτουργίας |
3 |
| Μέγιστη ανυψωτική ικανότητα (t) |
5 |
| Μηχανισμός ανύψωσης |
Έπεσε το σκοινί. |
α=2 |
α=4 |
| Ταχύτητα (m/min) |
80/40/8.5 |
40/20/4.25 |
| Βάρος ανύψωσης (t) |
1 |
2.5 |
2.5 |
5 |
| Δύναμη (kW) |
24/24/5.5 |
| Μηχανισμός διόρθωσης |
Ταχύτητα (m/min) |
0.6 |
| Δύναμη (kW) |
3.7 |
| Μηχανισμός στροφής |
Ταχύτητα (r/min) |
0.4 |
| Δύναμη (kW) |
4 |
Συστατικά του γερανού πύργου PT5510
Οι ανεμόπτερα χρησιμοποιούνται ευρέως στην κατασκευή και σε άλλες βιομηχανίες για την ανύψωση και μετακίνηση υλικών.Τα κύρια μέρη είναι τα ίδια., ως εξής:
ΠύργοςΤο κύριο πύργο υποστήριξης του γερανού είναι κατασκευασμένο από ατσάλινα τμήματα που συνδέονται μεταξύ τους κατά την εγκατάσταση.
Μονάδα στροφήςΗ μονάδα στροφής βρίσκεται στην κορυφή του μίσχους.
Καμπίνα χειρισμούΗ καμπίνα χειρισμού βρίσκεται ακριβώς πάνω από την μονάδα στροφής.
ΖιμπΤο "φουσκωτό" φουσκωτό μπορεί να κινείται προς τα πάνω και προς τα κάτω.ένα σταθερό τζιμπ έχει ένα τροχό με κυλίνδρους που τρέχει κατά μήκος της κάτω πλευράς για να μετακινήσει τα εμπορεύματα οριζόντια.
ΑγκίστριΤο άγκιστρο (ή τα άγκιστρα) χρησιμοποιείται για τη σύνδεση του υλικού με το γερανό.
Βάρες: Μεγάλα αντιβαρύσματα από σκυρόδεμα τοποθετούνται προς τα πίσω του πύργου, για να αντισταθμίσουν το βάρος των φορτίων που ανυψώνονται.

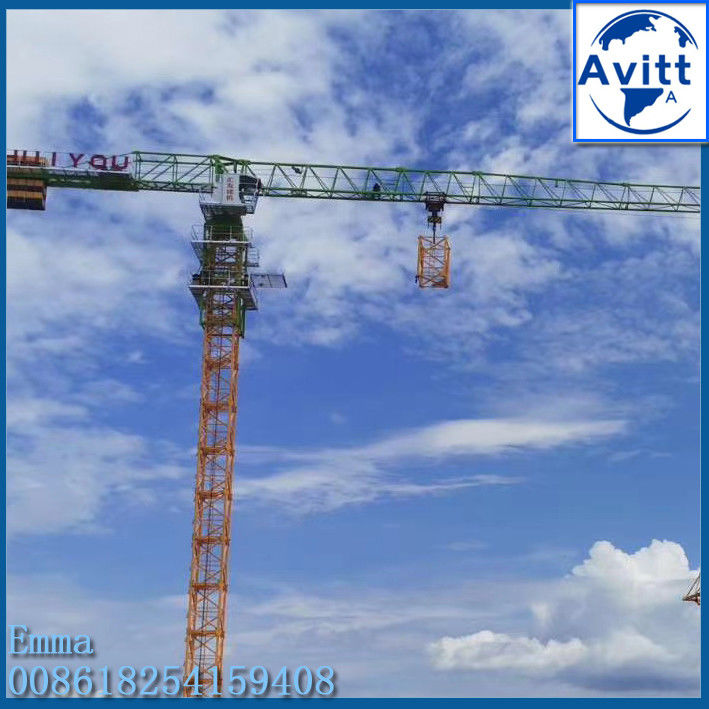

Φωτογραφίες του PT5510 Tower Crane
