Επισημαίνω:
Γερανοί Πύργου Flat Top 10T Φορτίο
, QTZ125 Γερανός Πύργου 60M Βραχίονας
, PT6015 Γερανός Flat Top

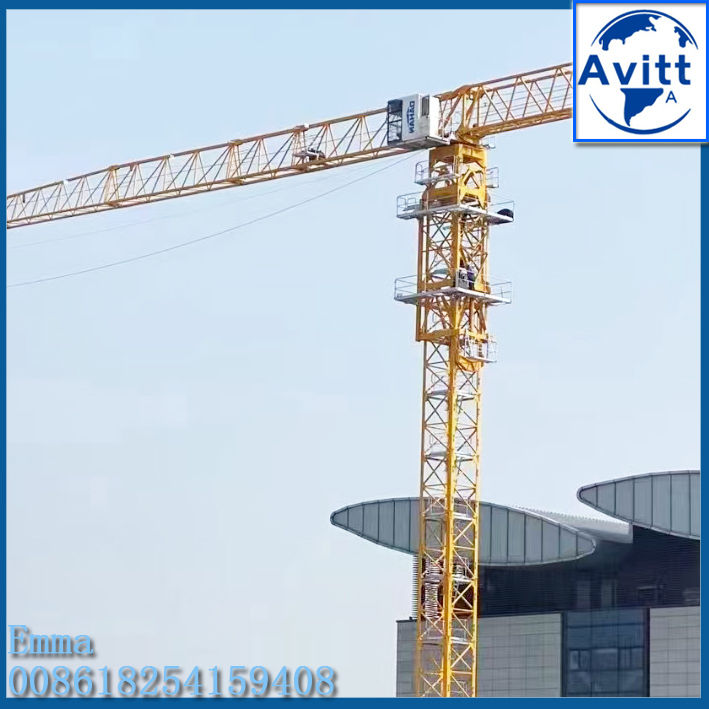

PT6015 QTZ125 Στερεός γερανό-πύργος L46A1 με τμήμα μαστ με πιστοποιητικό CE EAC
Παράμετροι βολής
1.TZ125 Στερεός γερανό-πύργος
2Τύπος: σταθερή και εξωτερική αναρρίχηση
3Διάρκεια πλέγματος: 60 m
4. Φορτίο άκρου: 1,5 τόνους
5Μέγιστο φορτίο: 10 τόνους
6Ανεξάρτητο ύψος: 45 μέτρα
Προδιαγραφές
| Καθορισμένη στιγμή ανύψωσης |
1250KN.m |
| Δυνατότητα ονομαστικής φόρτωσης |
10 τόνους |
| Μαξ. Ανύψωση φορτίου |
10 τόνους |
| Φορτίο στην άκρη |
1.5t |
| Μέγιστο ύψος ανύψωσης |
200 μέτρα |
| Σπάν |
60 μέτρα |
| Ανεξάρτητο ύψος στάσης |
45 μέτρα |
| Διάρκεια σχοινιού |
400 μέτρα |
| Δραστηριώδης εύρος |
3-60 μέτρα |
| Ταχύτητα περιστροφής |
0-0,6r/min |
| Ταχύτητα τροχόσπιτου |
0-40 m/min |
| Ταχύτητα άντλησης |
00,4 m/min |
| Ταχύτητα ανύψωσης |
(α=2) 0-80· (α=4) 0-40 |
| Ηλεκτρική τροφοδοσία |
380 V/50 Hz ή άλλα |
| Δυνατότητα ισχύος |
56 kW |
| Ηλεκτρικό κουτί διακόπτη |
Σνάιντερ |
| Κύρια υλικά |
180*18 /ατσάλι γωνίας/Q355B |
| Διάμετρος διατομής πέλματος |
1.6*1.6*3m L46A1 |
Τα χαρακτηριστικά της διαδικασίας
1) Η αυτόματη συγκόλληση με βυθισμένο τόξο υιοθετείται στα μέλη του κύριου τμήματος και το άξονα κορδών.ενώ μειώνει τους πόρους και τα ελαττώματα ρωγμών, αυξάνει την αντοχή της συγκόλλησης και την όμορφη εμφάνιση.
2) υιοθετούμε συγκόλληση με αέριο διοξειδίου του άνθρακα. έχει συγκεντρωμένη θερμότητα, μια μικρή γραμμή συγκόλλησης, υψηλή αντοχή και αντοχή στη σκουριά και τις ρωγμές. μπορεί να μειώσει την έλξη και την παραμόρφωση,έχει υψηλή αντοχή και αντοχή στη σκουριά και τη ρωγμή.
3) Η σφαίρα σφαίρας χρησιμοποιείται για να ενισχύσει την σκληρότητα της επιφάνειας του χάλυβα, να ενισχύσει την προσκόλληση της μπογιάς και να παρατείνει τη ζωή της
Περιγραφή
1Η βάση του γερανού σταθερού πύργου στερεώνεται στο έδαφος σε ένα τσιμεντένιο θεμέλιο.
2Η βάση στη συνέχεια συνδέεται με τα τμήματα του μαστού που δίνει στο γερανό το ύψος του.
3Επιπλέον, το μάστρο συνδέεται με την μονάδα στροφής που επιτρέπει στον γερανό να στροβιλίζεται.
4Το οριζόντιο σχοινί (εργαζόμενο χέρι) είναι το μέρος του γερανού που μεταφέρει το φορτίο.
5Το αντι-κρέβανο μεταφέρει ένα αντιβαρύνση ενώ το jib αναστέλλει το φορτίο προς και από το κέντρο του γερανού.
6Ο χειριστής γερανού συνήθως μένει στην καμπίνα στην κορυφή του πύργου.
7Ο χειριστής λειτουργεί το άγκιστρο ανύψωσης χρησιμοποιώντας ηλεκτρικούς κινητήρες για να χειρίζεται καλώδια συρματόπλεγματος μέσω ενός συστήματος σφαιρών που ανυψώνουν τα οικοδομικά υλικά.
Δομή από χάλυβα:Αναβάθμιση της τεχνολογίας Potain
1. Το πρότυπο τμήμα υιοθετεί L46A1, και ολόκληρη η πλάκα μηχανή είναι υλικό Q355B
2Το κλουβί αναρρίχησης υιοθετεί την σειρά Potain MC
3Οι άνω και κάτω πίνακες μετατροπής υιοθετούν τη δομή Potain MCT133
4Το κεντρικό τμήμα μετάβασης υιοθετεί Q355B στερεό στρογγυλό χάλυβα
5. Η άνω χορδή του jib υιοθετεί Q355B συμπαγές στρογγυλό χάλυβα, και η κατώτερη χορδή υιοθετεί Q355B γωνία χάλυβα μπουκέτα τετράγωνο και κοφτερό τετραγωνικό σωλήνα
6Η ισορροπία υιοθετεί Q355B, σχήμα H χάλυβα
